Комод в виде кубика Рубика

То ли мебель, то ли головоломка: как сделать комод в виде настоящего кубика Рубика

Спустя более тридцати лет после своего появления Кубик Рубика остается всемирно узнаваемым явлением. Многим нравится брать его, крутить, а некоторые могут даже собирать все стороны. Решение головоломки остается довольно подвигом не частым, но строительство его — это дело избранных. Именно поэтому в данной статье мы поговорим о том, как использовать этот культовый образец в качестве дизайнерского решения для обычного комода. Мебель из головоломки или головоломка из мебели — думайте сами.

Шаг 1: дизайн

Неудивительно, что в мебельной промышленности достаточно много предметов мебели, которые основаны на стиле кубика Рубика. Среди таких и журнальные столики, и кресла, и даже шкафы. Все это, конечно, модно и красиво, но мы подумали, почему нигде нет самой главной функции легендарной головоломки — вращения? В этом плане превращения комода в магический куб мы добавим пару подшипников для хотя бы одной оси вращения.

Общий дизайн представляет собой три коробки, каждая из которых содержит один ящик. Сама конструкция их довольно проста — они сделаны из обычной фанеры и собраны с помощью гвоздодера и клея для дерева. Этот метод строительства очень быстрый и точный, а в результате получаются действительно прочные объекты, которые может сделать любой непрофессиональный плотник.

Можно, конечно, просто приклеить «наклейки», чтобы украсить комод снаружи, ну или даже вообще нарисовать их, но качественнее работа будет, если владелец будет в состоянии покрутить и «решить» головоломку.

Ширина данного комода составляет ровно шестьдесят сантиметров. Если вам нужно больше или меньше ящиков, используйте индивидуальное дизайнерское решение.

Шаг 2: материалы и инструменты

  • Полтора листа фанеры по 500 сантиметров.
  • Полтора листа фанеры по 250 сантиметров.
  • Два ленивых подшипника.
  • Три приспособления для установки выдвижных ящиков.
  • Саморезы.
  • Круглые магниты.
  • Стальные шайбы.
  • Дюбели 6 х 30 мм.
  • Клей для дерева.
  • Эпоксидный клей.
  • Гвозди.
  • Глянцевая краска в шести разных цветах.
  • Черная глянцевая краска.
  • Дисковая пила.
  • Настольная пила.
  • Торцовочная пила.
  • Фрезерный станок.
  • Орбитальный шлифовальный станок.
  • Дрель.
  • Гвоздодер.

Шаг 3: разрежьте фанеру

Разрежьте фанеру на необходимые размеры. Фанера толщиной в 11 миллиметров должна иметь габариты 6600 х 582 мм, это верх и низ корпуса, 6582 х 178 мм — размеры боковых сторон корпуса, 3600 х 200 мм будут фасады ящиков, 6543 х 160 мм — боковые стенки ящиков. 7-миллиметровая фанера размером 600 х 200 мм будет нужна для тыльных сторон ящиков, 3550 х 550 мм — днища ящиков, 3550 х 160 мм — тыльные стороны ящиков, 54 из 165 х 165 мм — «цвета» кубика.

Шаг 4: добавить слайды для ящиков

Лучше всего прикрепить их до сборки всех остальных частей. Точная высота на самом деле не имеет особого значения, но убедитесь, что они квадратные, параллельные друг другу и находятся на расстоянии пяти миллиметров от переднего края.

Шаг 5: сборка корпуса

Соберите стороны с помощью клея для дерева и гвоздей. Оставьте сохнуть на ночь, затем отшлифуйте, заполните все недостатки древесным наполнителем и снова отшлифуйте.

Шаг 6: сборка ящиков

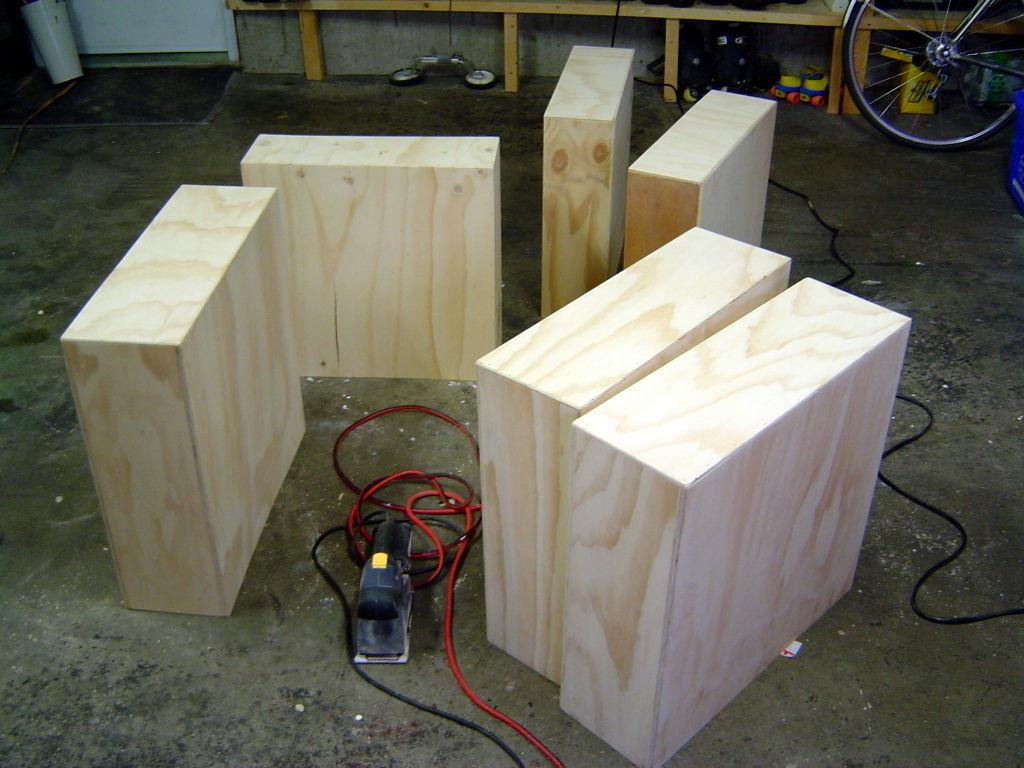

Добавьте три коробки, без верха и передней части, чтобы они хорошо вписывались в полозья. Сделайте основание и заднюю сторону из второго вида фанеры, чья толщина 7 миллиметров, а боковые — с 11-миллиметровой доской. Гвоздь в край первого слоя хорошо вписывается, но мы должны быть чуть более точными, чем для 11 миллиметров.

Шаг 7: добавление ящиков

Прикрепите выдвижные ящики к слайдам и проверьте их соответствие, чтобы они хорошо скользили внутрь и наружу. Положите ящик обратно и поместите что-нибудь за него, чтобы он лучше сидел в закрытом положении. Выровняйте переднюю часть ящика, отметьте и обрежьте по размеру. Теперь возьмите клей и гвозди. После этого закруглите края передней части выдвижного ящика в соответствии с корпусом, снимите ограничитель и снова зашлифуйте.

Читать еще:  Какая швабра для мытья пола лучше

Шаг 8: создание иллюзии

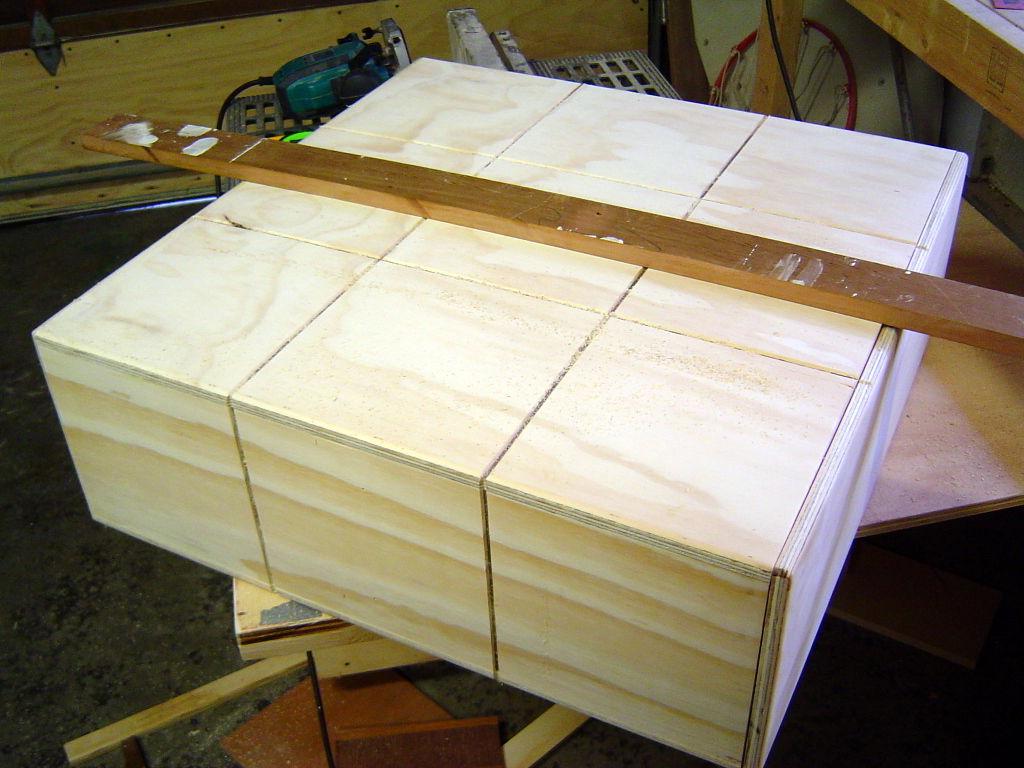

Чтобы создать определенную иллюзию, что куб может вращаться по трем осям, а не только по одной, сделайте углубления на открытых гранях с помощью фрезы с V-образным наконечником. Канавка не совсем похожа на горизонтальные зазоры, но визуальная иллюзия существует, по крайней мере, на первый взгляд.

Шаг 9: вырезание квадратов

Каждый кубик должен иметь по 19,1 мм отступ с боку, а размер каждого стикера — 15,6 мм, что дает нам около 81 процента от общего размера, поэтому можно смело округлить до 85. Таким образом, «наклейка» будет равна 165 миллиметрам, а сам кубик — 200. Возьмите большую часть одного листа фанеры толщиной 7 миллиметров на полоски толщиной в 170. С помощью торцовочной пилы сделайте два разреза для каждого квадрата, чтобы они были как можно ближе к идеальному. Их можно соединить все вместе с помощью ремешка, одновременно проложить и отшлифовать углы. Этот шаг является довольно быстрым.

Шаг 10: раскраска комода и ящиков

Снимите ящики и отшлифуйте все, кроме внутренней части. Покрасьте корпуса и фасады ящиков глянцевым черным, чтобы придать им блестящий пластиковый вид.

Шаг 11: шайбы и дюбели

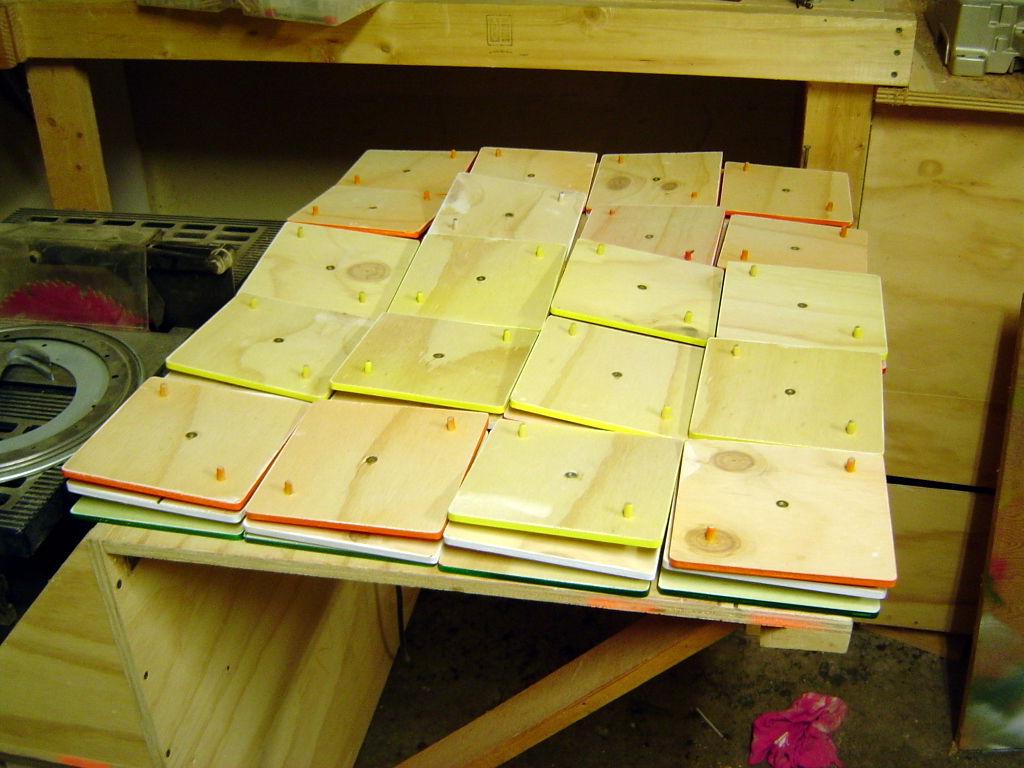

Для этого этапа нам понадобится шаблон. Просверлите два отверстия размером с дюбель по частям в каждой так называемой цветной «наклейке», просверлите в центре неглубокое отверстие, чтобы поместилась шайба. Этих отверстий нужно сделать 54. Теперь разрежьте 54 дюбеля пополам, приклеив их к куску фанеры и пропустив через пилу. Приклейте полукольца в отверстия и вставьте шайбы в неглубокие отверстия в центре.

Шаг 12: наклейки

Распылите краску на верхнюю часть каждой наклейки в любой комбинации цветов, которые вам нравятся, но можно придерживаться обычных колеров: белый, желтый, оранжевый, красный, зеленый и синий. Нанесите один слой, подождите пятнадцать минут и повторите процедуру.

Шаг 13: магниты

Вам нужно будет снова использовать шаблон, подойдет предыдущий. Размер 200 х 200 мм идеально подойдет. Сделайте отверстия для дюбелей немного больше и просверлите их достаточно глубоко, чтобы магнит сидел на одном уровне с поверхностью. Приклейте магниты в отверстия, используя тонкий слой эпоксидной смолы.

Шаг 14: подшипники

30-сантиметровые подшипники имеют довольно низкий профиль, всего девять миллиметров. Обязательно смажьте шарикоподшипники — это сделает их более «тихими», что будет совершенно кстати для подобного комода. Подшипник должен быть идеально отцентрирован.

Шаг 15: блокировка

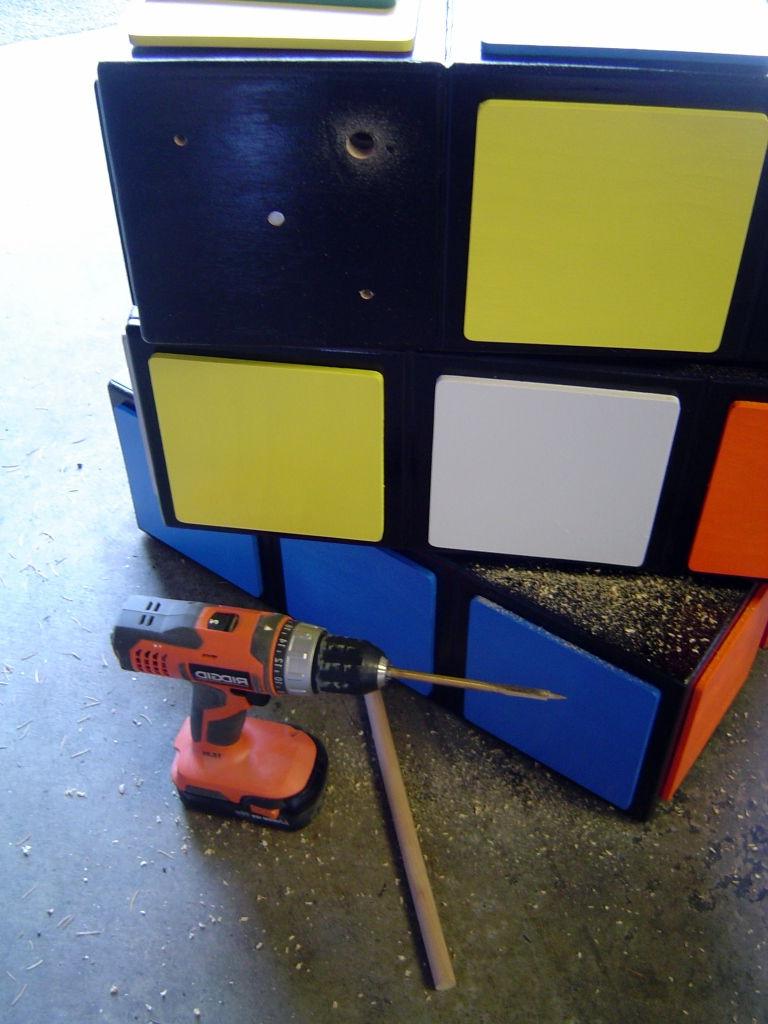

В конце можно добавить простой скрытый замок для каждого ящика, все в разных местах. Просверлите отверстия в корпусе и выдвижном ящике сбоку и вставьте дюбели. Чтобы разблокировать его, достаточно просто убрать правильную наклейку и нажать на дюбель. Это своего рода технологичный и эффективный комод, можно полагать, что ребенку не составит труда найти верное решение.

Шаг 16: решение головоломки

Добавьте «наклейки» так, как вам нравится, чтобы получить необходимый дизайн. Не забудьте оставить девять наклеек в одном из ящиков. Меняйте наклейки и обновляйте новый предмет мебели. Можно установить его в середине своей гостиной как журнальный столик. Можно взять с собой в парк и запутать желающих сыграть. Здесь можно хранить свое нижнее белье или другие вещи. Сядьте на него и медленно двигайтесь по орбите. Можно поместить в него свои любимые настольные игры.

Дайте возможность гостям найти правильное решение и способ открыть ваш комод. Это может стать даже в какой-то мере вариантом своеобразного развлечения для них.

В общем, мы на сто процентов уверены, что такая мебель понравится всем и идеально впишется в большинство современных интерьеров.

Разновидности кубика Рубика

Самой занимательной игрушкой современности считается кубик Рубика — механическая головоломка в виде куба с цветными гранями. Убедившись в интересе людей всех возрастов к креативным развлечениям, производители предложили огромный выбор разнообразных модификаций «магического куба».

Для того, чтобы Вам было проще разобраться в чем их отличие друг от друга, предлагаем ознакомиться с основными терминами и лучшими версиями популярной головоломки. Ниже вы найдете десять шейпмодов — название кубиков Рубиков и их картинки.

Все виды кубиков Рубиков и их названия

В основе каждой головоломки находится зашифрованная задача, которую и должен решить игрок с помощью логики, рассуждений, озарения, а иногда и простого везения.

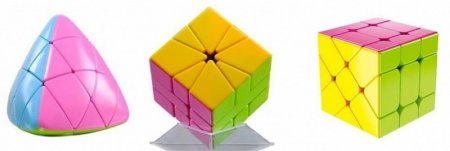

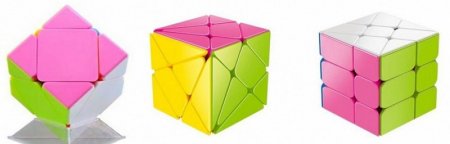

Шейпмоды — это головоломки, основанные на таком же принципе сборки, что и кубик Рубика. Их особенность состоит в непривычной конструкции и измененной форме элементов, что требует для решения задачи хорошего пространственного воображения.

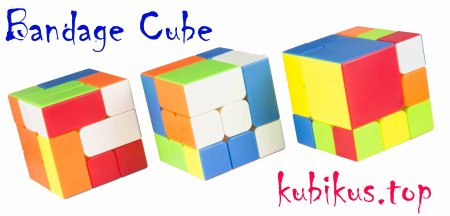

Изюминкой бандажных головоломок является блокировка движения отдельных граней. Это ограничивает диапазон возможных поворотов и вынуждает игрока искать нестандартные решения.

Читать еще:  Вкусное соте из баклажанов

Еще одна разновидность необычных головоломок — пазлы. В разобранном виде они абсолютно непохожи на привычную конструкцию и могут иметь самый удивительный вид. Такой эффект достигается за счет несимметричных деталей. При сборке пазлов Вам придется проявить креативность и терпение.

Головоломки типа кубика Рубика с названиями

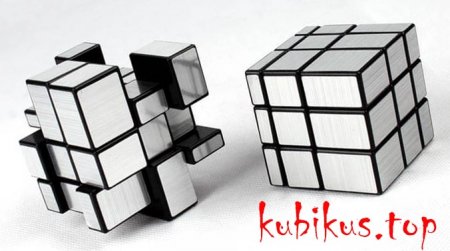

Необычный шейпмод куба 3х3 отличается от привычного варианта видом граней — одинаковых по цвету, но разных по размеру. Благодаря зеркальным поверхностям головоломка в разобранном виде производит впечатление космического предмета, и кажется невероятным, что ее можно собрать по тем же принципам, что и обычный куб.

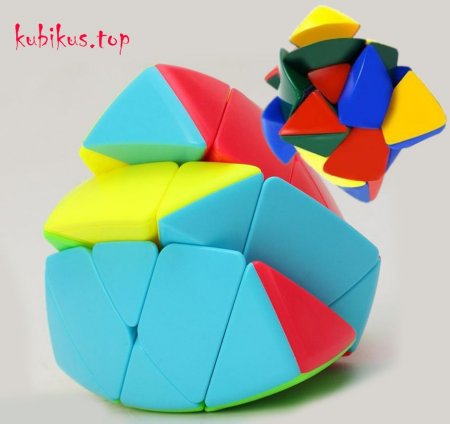

Популярный шейпмод привлекает продуманной, совершенной формой, скругленными углами и выпуклыми сторонами. По виду он напоминает пирамидку и имеет только четыре стороны, хотя собирается так же, как и кубический аналог. В процессе сборки мастерморфикса игрока ждут сюрпризы, которые заставят его поломать голову.

Этот замысловатый шейпмод, основанный на стандартном кубе 3х3, озадачивает гранями разных форм и размеров. Каждая из граней поворачивается по своей траектории, которую не так просто предсказать. Головоломка понравится игрокам, предпочитающим нестандартные решения.

Этот вариант бандажной головоломки интересен своей универсальностью. В комплект входит цветные пластинки, которые можно прикрепить по своему выбору, объединив элементы и заблокировав их движение. Игрок получит не одну, а несколько головоломок, для решения каждой из которых придется найти свое решение.

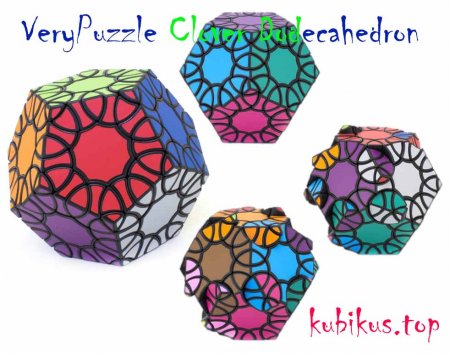

Головоломки серии Clover — это утонченное развлечение для опытных спидкуберов. В ассортименте представлены все виды многогранников – от куба до икосаэдра, которые можно изучать по очереди, постепенно наращивая мастерство. На каждом ребре головоломки-пазла находятся определенное количество точек, вокруг которых вращаются грани, запутывая игрока сложной конструкцией.

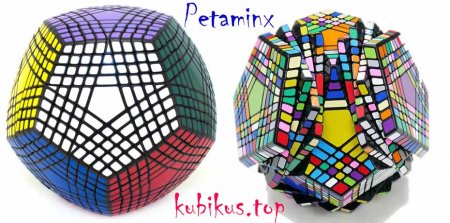

Эта головоломка выполнена на базе популярного мегаминкса, но вместо классических трех слоев производители предложили девятислойную конструкцию с огромным количеством деталей. Это настоящий гигант по размеру и длительности сборки, он заинтересует терпеливых и последовательных игроков.

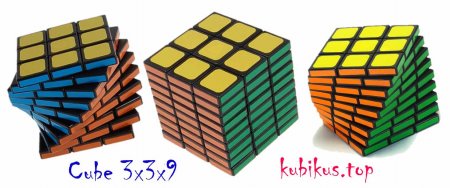

Девятислойный кубоид является усложненной версией стандартного кубика. В одной плоскости грани разделены на три части, благодаря чему элементы приобрели несимметричную форму и ограничение в вариантах движения. Отличные шарниры облегчают повороты мелких деталей, не отвлекая владельца от увлекательного занятия.

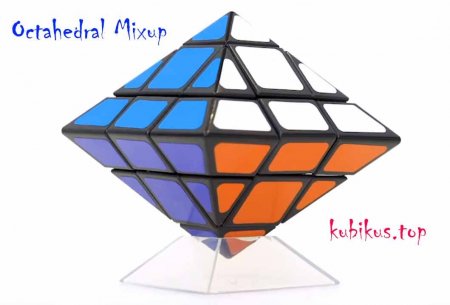

Octahedral Mixup — Миксап 3х3

Данный шейпмод является уникальной головоломкой. Нестандартная форма в виде сплющенного октаэдра и необычная конструкция, позволяющая менять местами реберные и центральные элементы, сделают процесс сборки непростым, но увлекательным делом.

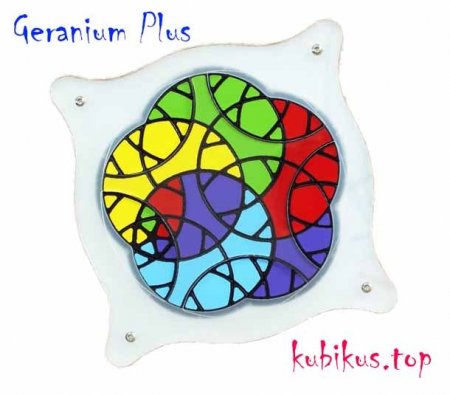

Geranium Plus — Гераниум Плюс

Плоская головоломка Гераниум Плюс признана самым сложным пазлом. Ее оригинальная конструкция представляет собой множество деталей разнообразной формы, передвигающихся по круговым траекториям. Для опытных игроков сборка этой головоломки станет отличным способом проверить свои таланты.

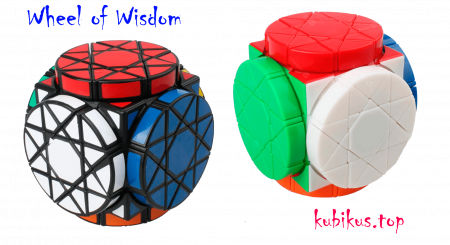

Wheel of Wisdom — Вил оф Висдом — Колесо Мудрости

Эта эффектная и необычная игрушка была создана на основе классического кубика благодаря добавлению плоских цилиндров на каждой стороне. Головоломка приобрела новые детали и дополнительные оси вращения, а игроки получили возможность потренироваться в решении нетривиальных задач.

В данном материале вы увидели необычные кубики Рубика и их названия. Конечно же, мы не смогли показать все разновидности кубиков головоломок, ведь модификаций кубика Рубика уже сотни.

Любители интеллектуального отдыха найдут и другие разновидности кубика рубика, вызывающие интерес и желание проявить свои способности.

Новинки постоянно появляются в продаже, предлагая необычные модификации и разновидности любимого всеми кубика Рубика 3х3 .

Тумбочка в виде кубика Рубика.

Реклама на сайте makuha.ru. От 200 руб./неделя.

Индексируемые html ссылки, сквозное размещение, заметные места в топе.

Все из нас знают, что такое кубик Рубик — это пожалуй самая популярная и узнаваемая головоломка на сегодняшний день, которая покорила весь мир. Его интересный дизайн не оставит ни кого равнодушным. В данной статье автор хочет поделиться своей работой, в которой он опишет способ изготовления тумбочки в стиле кубика Рубика.

Дизайн нашей тумбы прост — это три секции, в ;каждой из которых по одному выдвижному ящику. Чтобы сделать тумбу своими руками, вам понадобится 6-миллиметровая и 12-миллиметровая фанера. Отметим, что все детали нужно постараться изготовить с предельной точностью. Разноцветные квадраты можно просто приклеить или привинтить к фасадам кубика, но лучше сделать их съемными на шкантах, чтобы можно было их переставлять, меняя внешний вид.

Высота ребра настоящего кубика Рубика составляет 60 мм, а высота ребра нашей тумбы — 600 мм, поэтому все детали можно замерять на игрушке, увеличить их в 10 раз.

Для изготовления комода нам потребуется следующее:

  • полтора листа 12 мм. фанеры;
  • полтора листа 6 мм фанеры;
  • два поворотных мебельных механизма;
  • три пары направляющих для ящиков;
  • 60 шт. 12 мм шурупов;
  • 54 деревянных штыря 8*30 мм, разрезанных напополам;
  • столярный клей;
  • эпоксидный клей;
  • грунтовка;
  • глянцевая краска шести цветов;
  • черная глянцевая краска.
Читать еще:  Папа сотворил детям сказку из простых брёвен

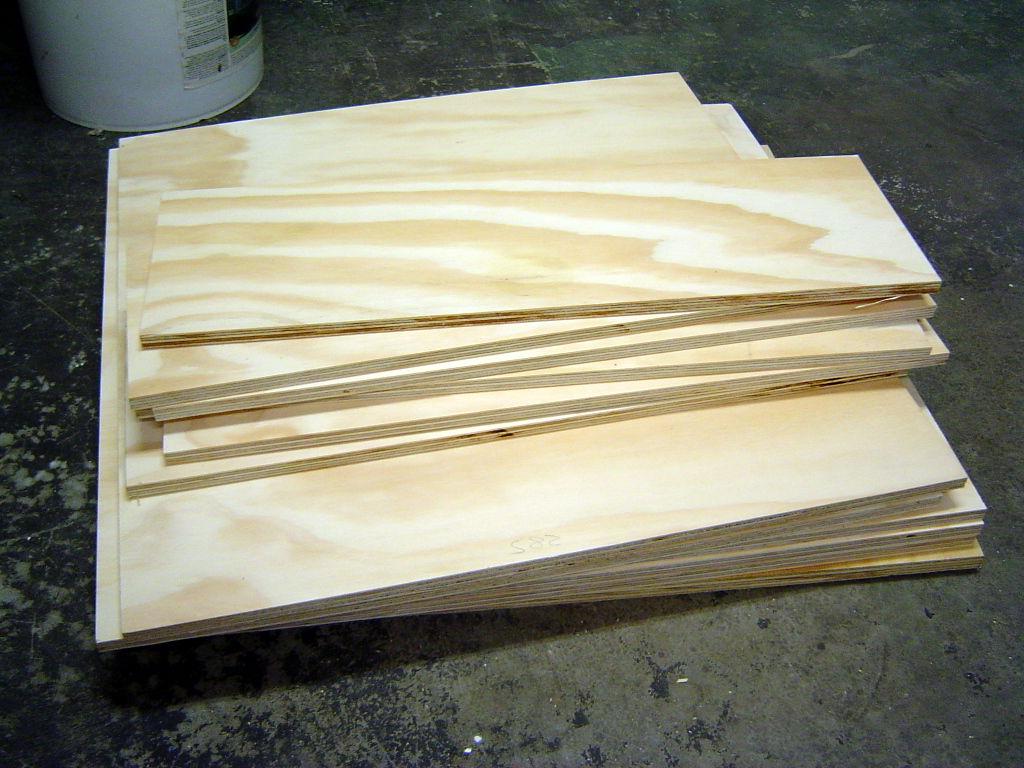

Приступим к изготовлению. Согласно этим размерам делаем раскройку фанеры.

  • 600х582 мм. — 6 шт. Верхние и нижние стенки.
  • 582х178 мм. — 6 шт. Боковые стенки.
  • 600х200 мм. — 3 шт. Передние стенки ящиков.
  • 543х160 мм. — 6 шт. Боковые стенки ящиков.
  • 600х200 мм. — 3 шт. Задние стенки ящиков.
  • 550х550 мм. — 3 шт. Нижние стенки ящиков.
  • 550х160 мм. — 3 шт. Задние стенки ящиков.
  • 165х165 мм. — 54 шт. Разноцветные квадраты.

Если есть желание, то вручную циркулярной пилой, делаем распил заготовок. Если такого желания нет, то заказывает распил на ближайшей мебельной фирме на форматно-раскроечном станке.

Когда все элементы деталей нарезаны на нужные отрезки, можно приступать к сборке. Начнем с того, что установим специальные направляющие полозья ящиков. Отступаем 5 мм от передней боковой кромки и крепим их строго по уровню.

Собираем части воедино. Фиксируем их при помощи гвоздей и столярного клея. После того, когда все высохнет поверхность нужно отшлифовать, все пустоты нужно заполнить древесной замазкой, а затем снова отшлифовать наждачной бумагой.

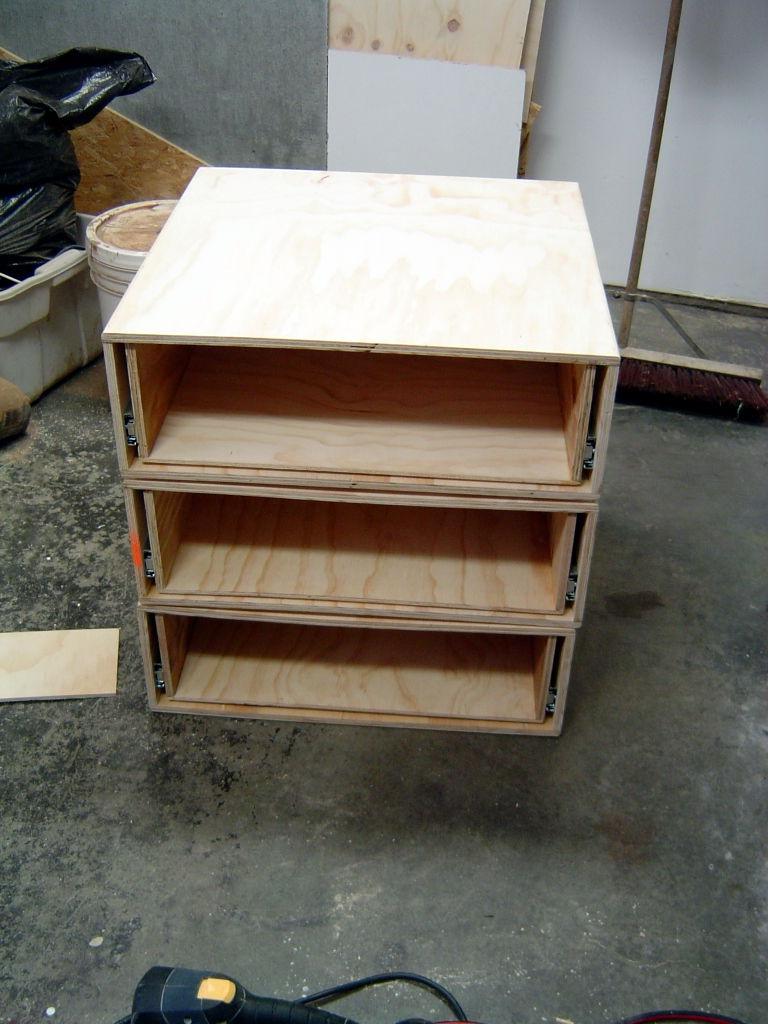

Далее нужно изготовить три ящика без передней и верхней стенки, они должны свободно проходить вовнутрь секций. Боковые стенки изготавливаем из 12 мм фанеры, а верхнюю и нижнюю из 8 мм. После того, когда их собрали нужно так же заполнить имеющиеся пустоты при помощи замазки, и произвести шлифовку.

Устанавливаем лицевые части ящиков. Затем на боковых частях крепим направляющие полозья. Устанавливаем их для того, чтобы убедиться, заходят ли они до конца. Далее устанавливаем передние стенки ящиков, стараемся их хорошо выровнять, затем при помощи гвоздей и столярного клея нужно зафиксировать их. Острые части следует немного скруглить, после этого заполняем пустоты и ошкуриваем поверхность.

После, при помощи ручного фрезера по контуру ящиков нужно сделать канавки, они нужны для того, чтобы визуально казалось, что вес все секции кубика могут вращаться, как по горизонтали, так по вертикали.

Теперь следуя оригинальному дизайну кубика Рубика нужно изготовить 54 квадратных элемента. Берём кубик Рубик и замеряем стороны квадратов при помощи штангенциркуля, они составили 19,1 мм, а высота наклейки получилась 15,6 мм, но мы берем следующие размеры: высоту 200 мм, и размеры так называемых «наклеек» 165*165 мм. Данные квадраты «наклейки» изготавливаем из 8 мм фанеры.

Когда все элементы вырезаны, нужно при помощи шлифовальной машинки скруглить все углы и острые части.

Затем необходимо снять ящики, и открутить направляющие полозья.

Когда все готово нужно грунтовать всю поверхность, кроме внутренних частей, так как их не будет видно. Затем при помощи глянцевой краски производим покраску передних стенок ящиков, поверхность должна быть похожа на пластик. Для придания этой схожести наносим два-три слоя краски. Перед нанесением повторного слоя предыдущую поверхность нужно отшлифовать.

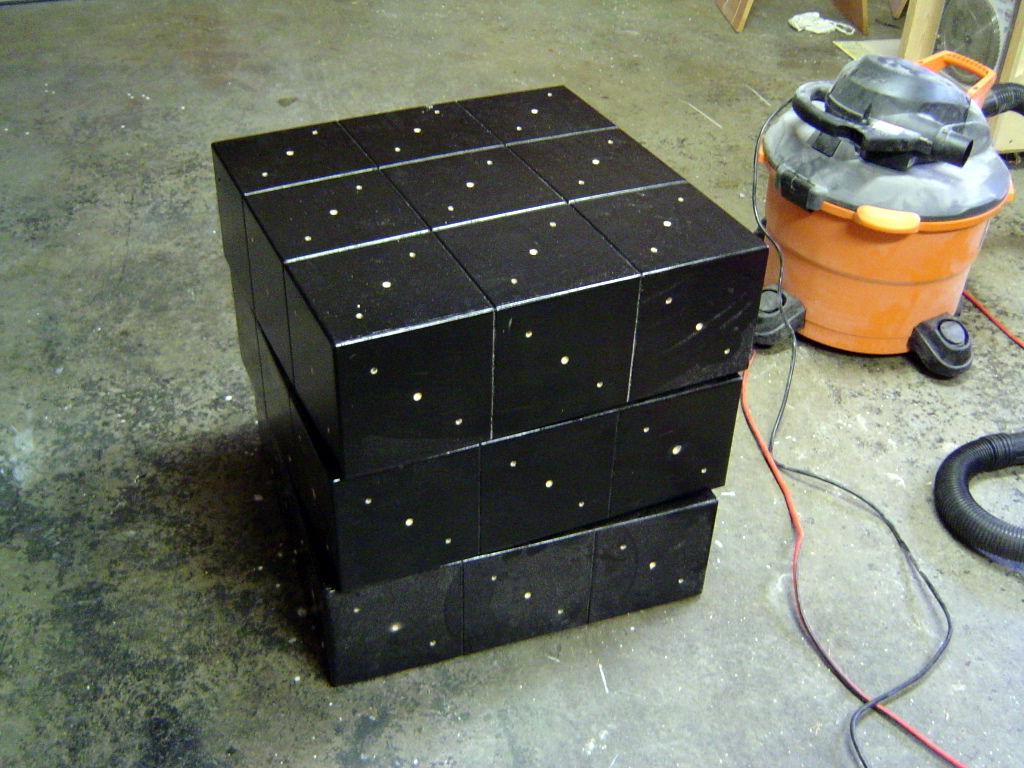

Следующим шагом будет установка деревянных шкантов. Для того, чтобы было проще наносить разметку необходимо сделать специальный шаблон. Отверстия для шкантов сверлим с таким диаметром, чтобы они во время установки заходили с небольшим усилием. Отверстия делаем не сквозные, а примерно на половину толщины фанеры. Деревянные шканты следует распилить на две равные части, затем при помощи столярного клея зафиксировать их в отверстиях.

Далее на поверхности корпуса просверливаем отверстия для деревянных шкантов. Для этого используем шаблон, изготовленный ранее. Все отверстия под шканты нужно сделать шире диаметра самого шканта.

Далее нужно установить механизм для вращения конструкции. Так как стандартный низкопрофильный поворотный механизм имеет высоту 9 мм, а нам такой зазор между деталями не нужен, так как он слишком большой, производим разметку контура механизма в нижней и верхней части секций.

Теперь при помощи ручного фрезера нужно сделать небольшие углубления на глубину 3 мм, как показано на фото. Для того, чтобы отцентровать механизм, одну из частей фиксируем шурупами, а вторую при помощи клея. Во время того, когда клей подсыхает, производим регулировку.

При желании на любой ящик можно поставить скрытый замок. Чтобы это сделать, нужно в боковых стенках ящиков просверлить отверстия. Вовремя того, когда ящик закрыт, проделанные отверстия будут совпадать, и в них можно установить деревянный шкант, он не будет давать ящику открываться. После того, когда все цветные квадраты будут установлены, расположение замков будет скрыто.

Далее производим установку цветных квадратных частей, их можно ставить в разных вариациях, необязательно придерживаться одного цвета.

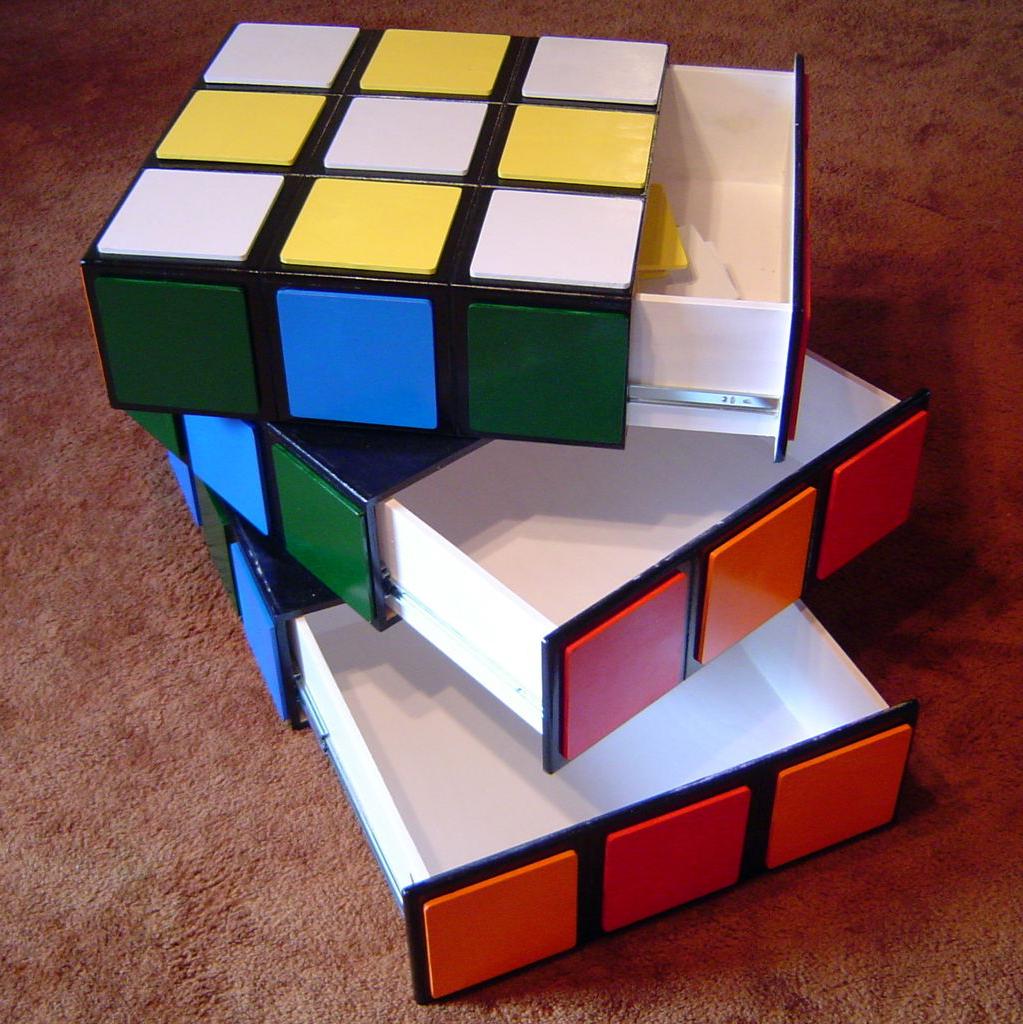

Тумбочка в стиле кубика Рубика готова. Благодаря своему неповторимому дизайну она отлично впишется в любой интерьер, и особенно будет хорошо смотреться в детской комнате.
